Varmekedel Alde 3020 HE

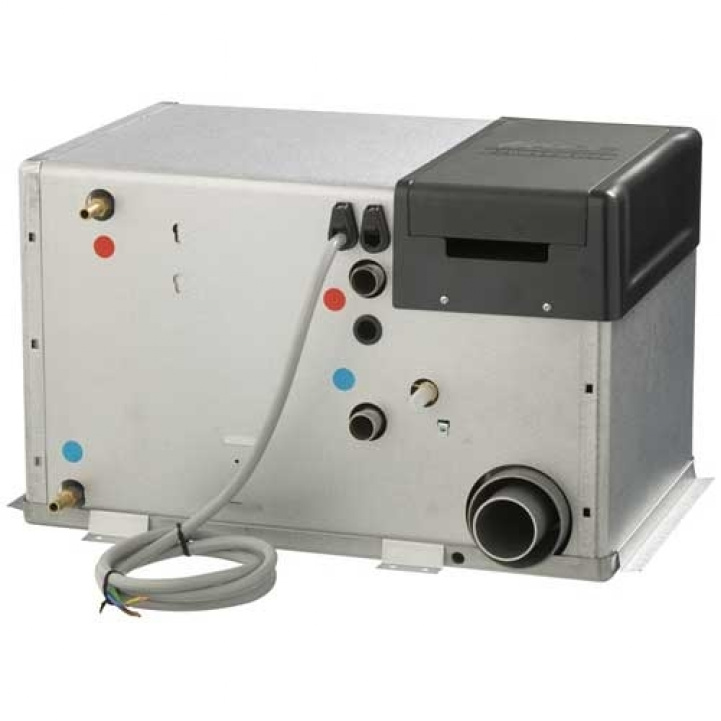

Alle tilslutninger, både til væske, gas og elektricitet, er placeret på langsiden. Dette gør det nemt at installere og servicere Compact 3020 HE. Indbygningsmålene vil også blive minimale, da der er tre helt rene sider.
Inde i metalkassen på Compact 3020 HE er den gasdrevne brænder, der arbejder med to effekttrin, afhængigt af strømbehovet.
Alle modeller af Compact 3020 HE er udstyret med to 230 volt elpatroner med en maksimal effekt på 3150 W.
Vandvarmeren i kedlen er af opbevaringstype og har en volumen på over 8 liter ferskvand.
Kedlen styres via en processor på kedelens printkort.
Alde Compact 3020 HE kan tilsluttes til Truma Aventa Comfort AC og dermed få fuld klimaautomatik.
Compact 3020 HE kan monteres næsten hvor som helst. Enten inde i boligarealet som f.eks. i et skab eller et opbevaringsrum eller monteret udenfor i et opbevaringsrum eller i et gennemgangsrum.
Udstødning og indsugning af luft kan enten ske via en sidemonteret skorsten eller en skorsten, der er monteret på taget.

Konstruktion:

Compact 3020 HE består af tre excentrisk monterede rør (varmeveksleren, vandkappen til varmesystemet og den ydre vandkappe til varmt vand).

De to ydre rør med ender og tilslutninger er lavet af rustfrit stål, mens varmeveksleren er lavet af aluminium.
Varmeveksleren er opdelt i to halvcirkler. Brænderen er placeret i den øverste halvdel, som udgør forbrændingskammeret, og i den nederste halvdel udledes røggasser.
Brænderhuset er monteret på enden af varmeveksleren. Denne består af forbrændingsventilator, brændere, magnetventil og indsugnings- / udstødningstilslutning.
To 230 volt elpatroner er monteret i vandkappen til varmesystemet.

Tekniske data

Højde: 310 mm

Bredde: 340 mm

Længde: 490 mm

Vægt: 14 kg (uden væske)

Gas: Propan, (Butan)

Effekt trin 1: 3,3 kW, (3.8 kW)

Gasforbrug: 245 g/h, (275 g/h)

Effekt trin 2: 5,5 kW, (6,4 kW)

Gasforbrug: 405 g/h, (460 g/h)

Gastryk :

I3+ 28-30/37 mbar

I3B/P 30 mbar

Flydende volumen af glycolvæske: 3,5 liter

Flydende volumen af ferskvand: 8,4 liter

Maksimalt tryk glykolvæske: 0,05 MPa (0,5 bar)

Maks. tryk ferskvand: 0,3 MPa (3,0 bar)

Systemtemperatur: maks. 85 ° C.

Effektelement:

1 x 1050 W (230 V ~)

1 x 2100 W (230 V ~)

Strømforbrug 12 V DC: 1 amp (maks.)
